سیرامک ​​گیج بلاک سیٹ

UNPARALLELED LTD چین میں سیرامک ​​گیج بلاک سیٹ کے معروف مینوفیکچررز اور سپلائرز میں سے ایک ہے۔ پرچر تجربے کے ساتھ، ہم یہاں ہماری فیکٹری سے چین میں تیار کردہ جدید سیرامک ​​گیج بلاک سیٹ خریدنے کے لیے آپ کا پرتپاک خیرمقدم کرتے ہیں۔ ہم اپنی مرضی کے مطابق احکامات بھی قبول کرتے ہیں۔

جہتی میٹرولوجی میں، گیج بلاک آخری لفظ ہے۔ یہ ایک لمبائی - کا جسمانی مجسمہ ہے جس کے خلاف آلات کیلیبریٹ کیے جاتے ہیں، مشینیں منسلک ہوتی ہیں، اور مینوفیکچرنگ رواداری کی تصدیق ہوتی ہے۔ غلط گیج بلاک میٹریل کا انتخاب کریں، اور ہر پیمائش بہاو کو خاموشی سے اس غلطی کو وراثت میں ملتی ہے۔

UNPARALLELED® پریسجن سیرامک ​​گیج بلاک سیٹ ان پیشہ ور افراد کے لیے بنائے گئے ہیں جو اسے سمجھتے ہیں۔ اعلی-پاکیزہ زرکونیا سیرامک ​​سے تیار کردہ، انفرادی طور پر ذیلی-مائکرون فلیٹنیس اور ہم آہنگی کے ساتھ لیپ کیا گیا، اور مکمل انشانکن ٹریس ایبلٹی کے ساتھ فراہم کیے گئے، یہ سیٹ لیبارٹری میں، پروڈکشن فلور پر، اور ہر جگہ درستگی کی اہمیت کے ساتھ پیمائش کی سالمیت - کے لیے سنجیدہ عزم کی نمائندگی کرتے ہیں۔

زیادہ تر میٹرولوجسٹ اسٹیل میں پہلے گیج بلاکس کا سامنا کرتے ہیں۔ اسٹیل گیج بلاکس اقتصادی اور وسیع پیمانے پر دستیاب ہیں۔ لیکن مطالبہ کرنے والی ایپلی کیشنز میں - زیادہ- نمی کے ماحول، مقناطیسی ورک ہولڈنگ سیٹ اپ، سنکنرن ماحول، یا پیمائش کے کمرے جہاں تھرمل استحکام اہم ہے - اسٹیل گیج بلاکس ایسی حدود متعارف کرواتے ہیں جو سیرامک ​​کو ختم کرتی ہیں۔

سختی: زرکونیا سیرامک ​​تقریباً 1,200–1,400 HV کی Vickers سختی حاصل کرتا ہے، اس کے مقابلے میں سخت گیج بلاک اسٹیل کے لیے 800–850 HV ہے۔ یہ حادثاتی رابطے سے سطح کو پہنچنے والے نقصان کی مزاحمت میں براہ راست ترجمہ کرتا ہے، غلطیوں کو سنبھال کر گیج بلاکس کے برداشت سے باہر ہونے کے خطرے کو کم کرتا ہے۔

سنکنرن مزاحمت: سیرامک ​​گیج بلاکس زنگ نہیں لگتے۔ ساحلی ماحول، مرطوب پیداواری سہولیات، یا کسی بھی جگہ جہاں گاڑھا ہونا ایک خطرہ ہے، سیرامک ​​بلاکس اسٹیل بلاکس کو درکار حفاظتی تیل کے بغیر اپنی سطح کی سالمیت کو برقرار رکھتے ہیں۔ کوئی آئل فلم کا مطلب ہے کہ کوئی مروڑ والی مداخلت نہیں، حساس سطحوں کی کوئی آلودگی نہیں۔

غیر-مقناطیسی: مقناطیسی چکوں، مقناطیسی فکسچرنگ، یا مقناطیسی فیلڈز کے لیے حساس آلات کے ساتھ ماحول میں، اسٹیل گیج بلاکس ممکنہ پیمائش میں خلل ڈالتے ہیں۔ سیرامک ​​مکمل طور پر غیر-مقناطیسی ہے۔

تھرمل خصوصیات: زرکونیا سیرامک ​​کے تھرمل توسیع کا گتانک (تقریباً 10 × 10⁻⁶/ ڈگری ) میٹرولوجی لیبز میں عام طور پر ماپا جانے والے ورک پیس مواد کے قریب ہے، جس سے کچھ ایپلی کیشنز میں تھرمل درستگی کی پیچیدگی کم ہوتی ہے۔

مروڑ کا رویہ: اعلی-معیار سیرامک ​​گیج بلاکس مروڑ - سطح کے آسنجن کے ذریعے ایک ساتھ چپکتے ہیں - بالکل اسی طرح جب اسٹیل بلاکس اس وقت کرتے ہیں جب سطحوں کو مناسب طریقے سے لیپ اور صاف کیا جاتا ہے۔ UNPARALLELED® سیرامک ​​بلاکس کا مروڑتا ہوا رویہ مستقل اور پیش قیاسی ہے۔

اپنی مرضی کے سیٹ اور انفرادی بلاکس درخواست پر دستیاب ہیں۔ معیاری حدود سے باہر سائز کے لیے ہم سے رابطہ کریں۔

حد تک لپٹا۔ UNPARALLELED® سیٹ میں ہر بلاک کو 30 سال سے زیادہ کا تجربہ رکھنے والے دستکاروں کے ذریعے انفرادی طور پر لیپ کیا جاتا ہے-۔ انشانکن سرٹیفکیٹ پر ہمواری اور متوازی اقدار برائے نام نہیں ہیں - یہ ہر ایک بلاک کے لیے ماپا قدر ہیں، قومی میٹرولوجی انسٹی ٹیوٹ کے لیے قابل شناخت آلات سے تصدیق شدہ۔

انشانکن آپ ٹریس کر سکتے ہیں. فراہم کردہ انشانکن سرٹیفکیٹ پیمائش کے معیار، استعمال شدہ آلات، انشانکن کے دوران ماحولیاتی حالات، اور مکمل ٹریس ایبلٹی چین کی شناخت کرتے ہیں۔ یہ وہ دستاویز ہے جس کی ISO 17025 سے منظور شدہ لیبارٹریز اور ایرو اسپیس کوالٹی سسٹم کی ضرورت ہوتی ہے۔

کثیر-معیاری تعمیل۔ UNPARALLELED® سیرامک ​​گیج بلاکس DIN EN ISO 3650 میں تیار اور تصدیق شدہ ہیں، اور JIS B 7506 اور ASME B89.1.9 کے تقاضوں کے خلاف کراس- کا حوالہ دیا گیا ہے۔ ایک واحد سیٹ یورپی، جاپانی، اور امریکی کوالٹی سسٹم کے صارفین کو مطمئن کرتا ہے۔

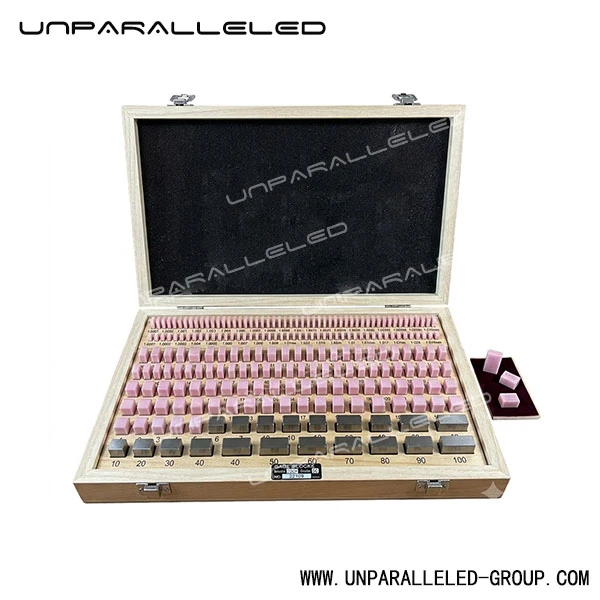

ہارڈ ووڈ پریزنٹیشن کیس۔ ٹھوس لکڑی کا ذخیرہ کرنے والا کیس سوچنے والا نہیں ہے۔ حسب ضرورت-بنایا ہوا جھاگ اور مخمل کے داخلے ہر بلاک کو اسٹوریج اور ٹرانسپورٹ کے دوران اثر اور کمپن سے بچاتے ہیں۔ کیس بلاکس کو ایک صاف، منظم حالت میں برقرار رکھتا ہے جو فوری استعمال کے لیے تیار ہے - ایک عملی تفصیل جس پر تجربہ کار میٹرولوجسٹ فوراً نوٹس لیتے ہیں۔

ISO 9001 مصدقہ مینوفیکچرنگ۔ بے مثال گروپ ISO 9001، ISO 45001، اور ISO 14001 سرٹیفیکیشنز رکھتا ہے - واحد مینوفیکچرر ہے جو پریزیشن اسٹون اور سیرامک ​​میٹرولوجی سیکٹر میں تینوں کو بیک وقت رکھتا ہے۔ معیار ایک نظام ہے، کبھی کبھار کوشش نہیں.

CMM کیلیبریشن اور تصدیق۔ کیلیبریشن ٹیکنیشن CMM کارکردگی کی تصدیق کے لیے بنیادی حوالہ کے طور پر گیج بلاکس کا استعمال کرتے ہیں۔ سیرامک ​​بلاکس کا غیر-مقناطیسی، غیر-مقناطیسی کردار انہیں خاص طور پر مقناطیسی فکسچر یا زیادہ نمی والے ماحول کے لیے موزوں بناتا ہے۔

مشین ٹول کی سیدھ۔ جب درست CNC مشینی مراکز، پیسنے والی مشینیں، یا جگ بوررز کو سیدھ میں لاتے ہیں، گیج بلاکس لمبائی کے حوالہ کے معیارات فراہم کرتے ہیں جو سیٹ کی جانے والی پوزیشنوں کی وضاحت کرتے ہیں۔ گریڈ 0 سیرامک ​​بلاکس اس درستگی کو فراہم کرتے ہیں جو مشین ٹول کی سیدھ کا تقاضا کرتی ہے۔

تسلیم شدہ لیبارٹریوں میں آلہ کیلیبریشن۔ ISO 17025 لیبارٹریوں کو دستاویزی کیلیبریشن ٹریس ایبلٹی کے ساتھ پیمائش کے معیارات کی ضرورت ہوتی ہے۔ UNPARALLELED® سیرامک ​​گیج بلاک سیٹ، ان کے انفرادی بلاک کیلیبریشن سرٹیفکیٹ کے ساتھ، اس ضرورت کو براہ راست پورا کرتے ہیں۔

سیمی کنڈکٹر کا سامان اسمبلی۔ کلین روم کے ماحول میں جہاں آلودگی پر قابو پانے اور غیر{1}}مقناطیسی خصوصیات اہم ہیں، سیرامک ​​گیج بلاکس ایسے فوائد پیش کرتے ہیں جن سے سٹیل مماثل نہیں ہو سکتا۔ ہمارے بہت سے صارفین ان سیٹوں کو سیمی کنڈکٹر آلات کی اسمبلی اور آنے والے معائنہ میں استعمال کرتے ہیں۔

آنے والا معائنہ اور حتمی معائنہ۔ پروڈکشن فلورز پر کوالٹی انجینئرز موازنہ سیٹ کرنے، go/no-go gauges کی توثیق کرنے، اور پہلے-مضمون کے معائنہ کے لیے پیمائش کے حوالے قائم کرنے کے لیے گیج بلاکس کا استعمال کرتے ہیں۔ پہننے کے خلاف سرامک کی پائیداری اس بات کو یقینی بناتی ہے کہ برسوں کے باقاعدہ استعمال کے دوران بلاکس رواداری میں رہیں۔

س: گریڈ K، گریڈ 0، گریڈ 1، اور گریڈ 2 میں کیا فرق ہے؟
گریڈ K حوالہ گریڈ - سخت ترین رواداری ہے، جس کا استعمال انشانکن لیبارٹریوں کے ذریعے دوسرے گیج بلاکس کو کیلیبریٹ کرنے کے لیے کیا جاتا ہے۔ گریڈ 0 درست پیمائش کے کمروں اور CMM کیلیبریشن کے لیے ہے۔ گریڈ 1 عام معائنہ کے استعمال کے لیے ہے۔ گریڈ 2 پروڈکشن فلور ایپلی کیشن کے لیے ورکشاپ کا درجہ ہے۔ زیادہ تر لیبارٹری اور درست مینوفیکچرنگ ایپلی کیشنز کے لیے، گریڈ 0 مناسب انتخاب ہے۔

س: کیا سیرامک ​​گیج بلاکس کو اسٹیل بلاکس کی طرح اکٹھا کیا جا سکتا ہے؟
جی ہاں جب سطحیں صاف ہوتی ہیں اور بلاکس مناسب طریقے سے تیار ہوتے ہیں، زرکونیا سیرامک ​​گیج بلاکس قابل اعتماد طریقے سے مروڑتے ہیں۔ رگڑنے کی تکنیک اسی طرح کی ہے جو اسٹیل بلاکس - سطح کے رابطے، ہلکا سا دباؤ، اور سطح کو چپکنے کے لیے گردش کے ساتھ استعمال کیا جاتا ہے۔

س: سیرامک ​​گیج بلاکس کو کیسے صاف اور ذخیرہ کیا جانا چاہئے؟
سیرامک ​​گیج بلاکس کو لنٹ-مفت کپڑے اور مناسب گیج بلاک کلیننگ فلوئڈ سے صاف کریں۔ سٹیل کے بلاکس کے برعکس، سٹوریج کے لیے حفاظتی تیل کی ضرورت نہیں ہے، کیونکہ سیرامک ​​نہیں بنتا۔ ان کے کیس میں بلاکس کو ذخیرہ کریں، دھول اور اثرات سے محفوظ.

سوال: کیا انشانکن سرٹیفکیٹ ہر انفرادی بلاک کے ساتھ فراہم کیے جاتے ہیں؟
جی ہاں ہر UNPARALLELED® سیٹ کو انشانکن دستاویزات کے ساتھ فراہم کیا جاتا ہے جس میں ہر انفرادی بلاک کے لیے ناپی گئی قدر اور غیر یقینی صورتحال کی نشاندہی کی جاتی ہے، جو قومی پیمائش کے معیارات کے لیے ایک تسلیم شدہ کیلیبریشن چین کے ذریعے ٹریس کیا جا سکتا ہے۔

سوال: کیا آپ کسٹم گیج بلاک سیٹ - مخصوص سائز، مخصوص گریڈ، یا مخلوط مواد فراہم کر سکتے ہیں؟
جی ہاں حسب ضرورت سیٹ دستیاب ہیں۔ اپنی ضروریات کے ساتھ ہماری تکنیکی ٹیم سے رابطہ کریں اور ہم ایک تجویز تیار کریں گے۔

سوال: آرڈر کے لیے لیڈ ٹائم کیا ہے؟
معیاری سیٹ عام طور پر اسٹاک سے یا مختصر لیڈ ٹائم کے ساتھ دستیاب ہوتے ہیں۔ اپنی مرضی کے مطابق ترتیب ترتیب دینے کے لیے تیار کی جاتی ہے۔ موجودہ دستیابی اور لیڈ ٹائم کے لیے ہم سے رابطہ کریں۔
